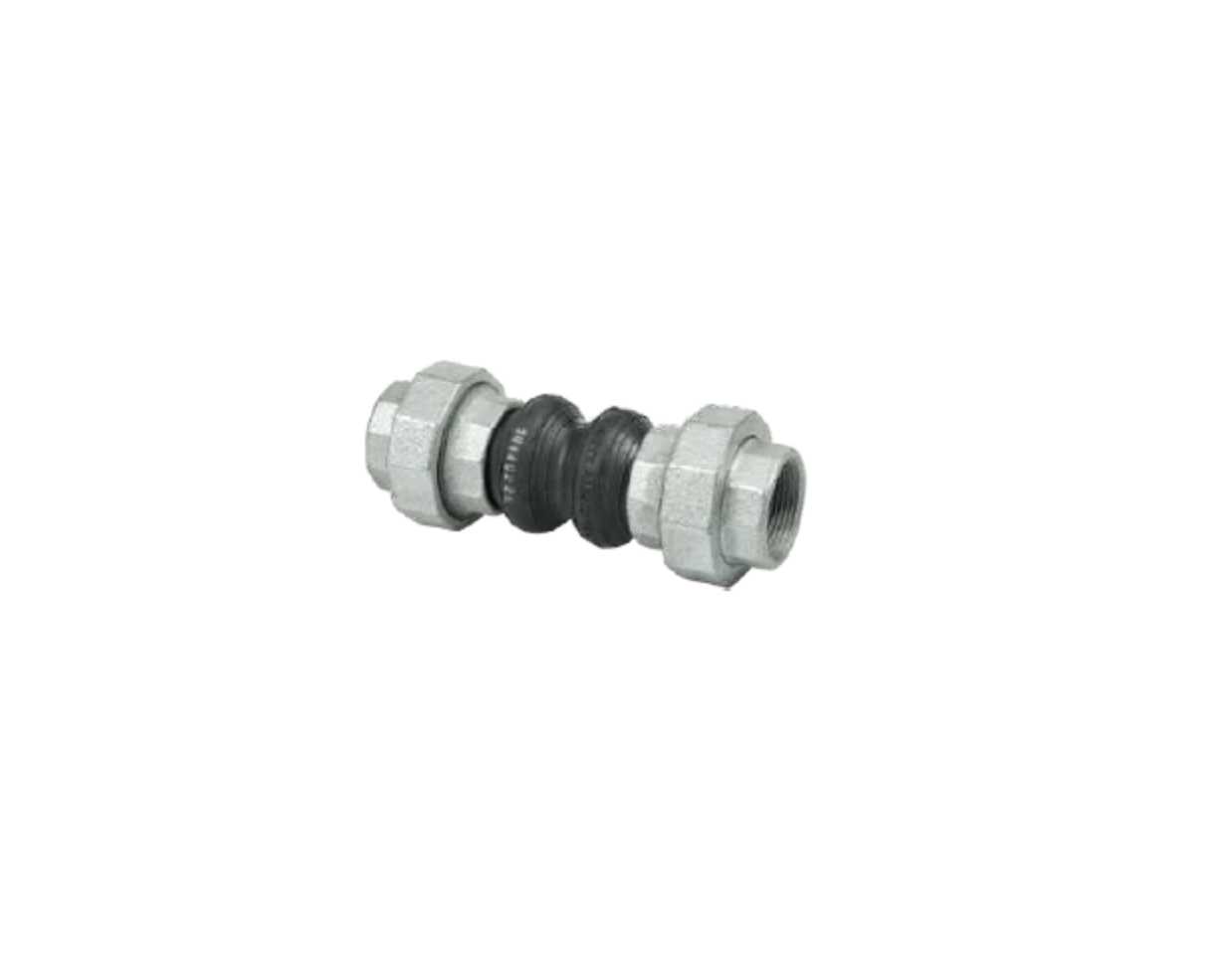

Компенсирующая способность (сжатие/растяжение), мм

Сжатие 22 мм / Растяжение 6 мм (все DN)

Тип компенсатора

Резиновый

Материал соединений/патрубков

Оцинкованное железо (муфта, накидная гайка, фланец)

Особенности конструкции

Обозначение при заказе: 701 L [DN] C 00; Kvs 8,3-157,7 м³/ч

Боковое смещение, мм

22 мм

Угловое отклонение

30° (DN20-40), 20° (DN50), 15° (DN65-80)

Вес, кг

0.58-5.20 кг (по DN)

Тип соединения

Муфтовое (резьбовое)

Материал уплотнения

EPDM

Давление

1,6 МПа

Диаметр

DN 20 - 80

Марка материала корпуса

EPDM (этилен-пропиленовый каучук)

Температура максимальная

+100 °С

Температура минимальная

-10 °С

Среда

Вода, пар, нейтральные жидкости

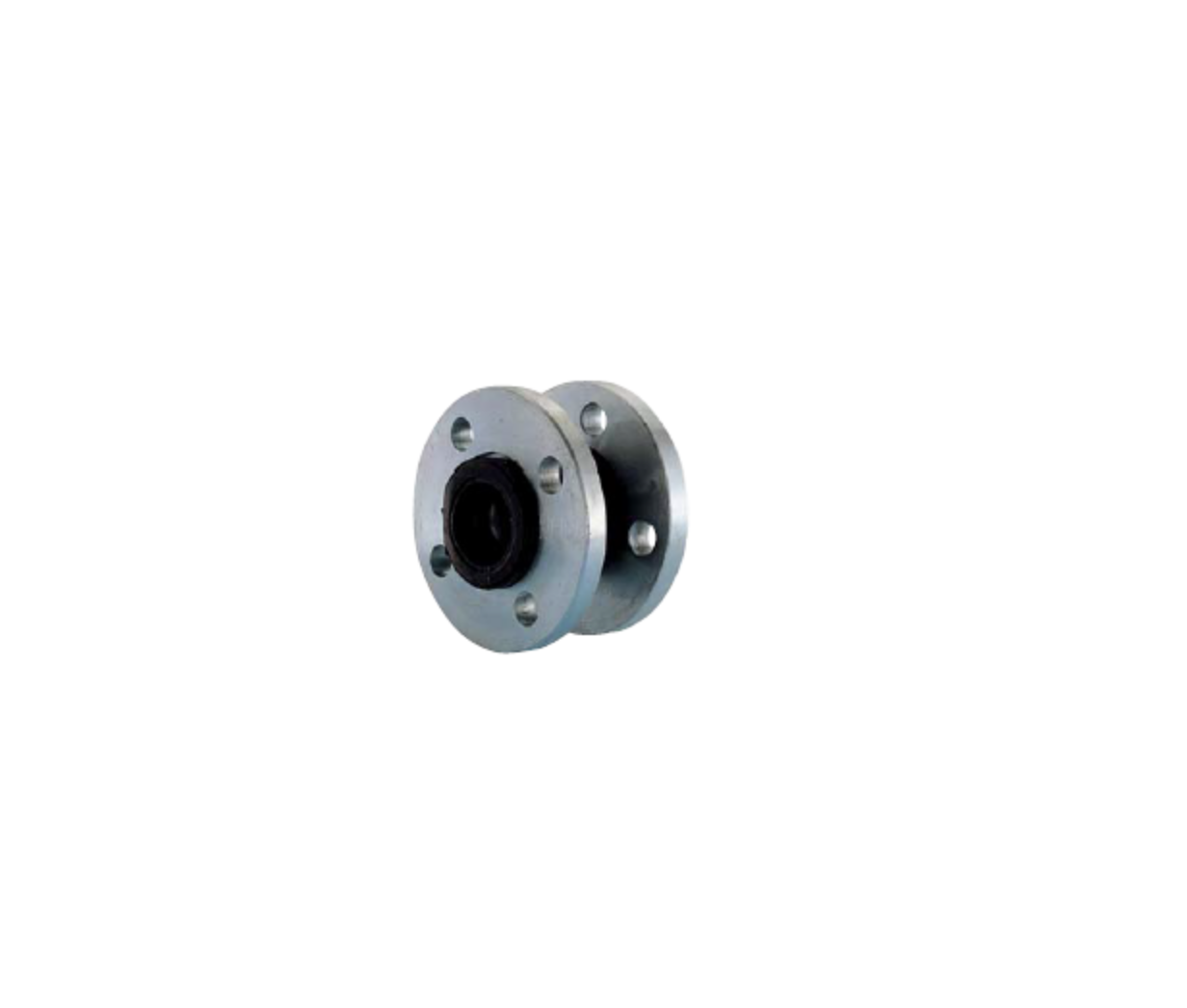

Компенсирующая способность (сжатие/растяжение), мм

Сжатие 10-28 мм / Растяжение 6-16 мм (растёт с DN)

Тип компенсатора

Резиновый

Материал соединений/патрубков

Углеродистая сталь

Особенности конструкции

Давление разрыва 30 бар; вакуумостойкость до 400 мбар

Боковое смещение, мм

9-10 мм (растёт с DN, до 16 мм на DN500)

Угловое отклонение

15°

Вес, кг

2.86-59.0 кг (по DN)

Тип соединения

Фланцевое

Макс. рабочее давление

10 кгс/см²

Материал уплотнения

EPDM

Давление

1,0 МПа

Диаметр

DN 32 - 500

Марка материала корпуса

EPDM (этилен-пропиленовый каучук)

Температура максимальная

+105 °С

Температура минимальная

-10 °С

Среда

Сточные воды (водоотведение и канализация)

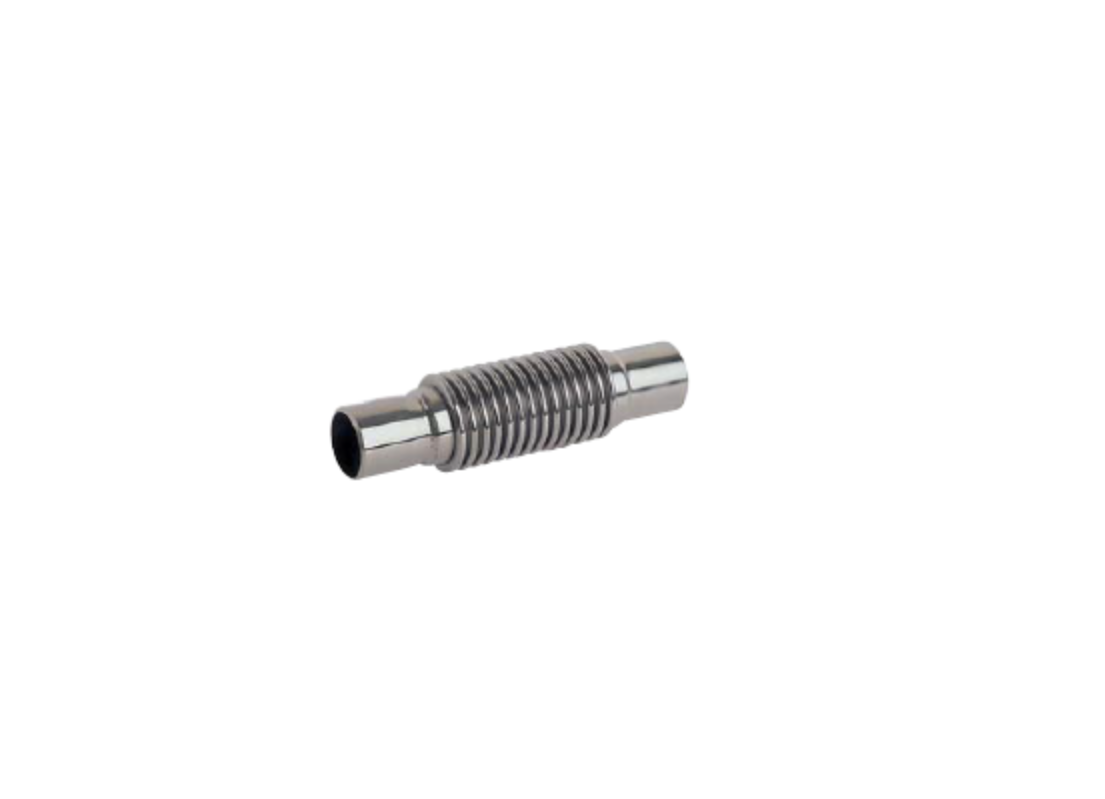

Компенсирующая способность (сжатие/растяжение), мм

±6-±60 мм (в зависимости от ресурса циклов и DN)

Тип компенсатора

Металлический

Материал соединений/патрубков

Нержавеющая сталь AISI 304

Особенности конструкции

Однонаправленная конструкция; осевая жёсткость 83-400 Н/мм; Kv 63-4630 м³/ч; число волн сильфона 8-10

Боковое смещение, мм

124 мм (для Ду125)

Строительная длина, мм

300 мм

Вес, кг

0.75-10.2 кг (по DN)

Тип соединения

Под приварку (сварное)

Макс. рабочее давление

16 кгс/см²

Давление

1,6 МПа

Диаметр

DN 40 - 200

Марка материала корпуса

Нержавеющая сталь AISI 304

Температура максимальная

300 °С

Среда

Вода (отопление и водоснабжение)

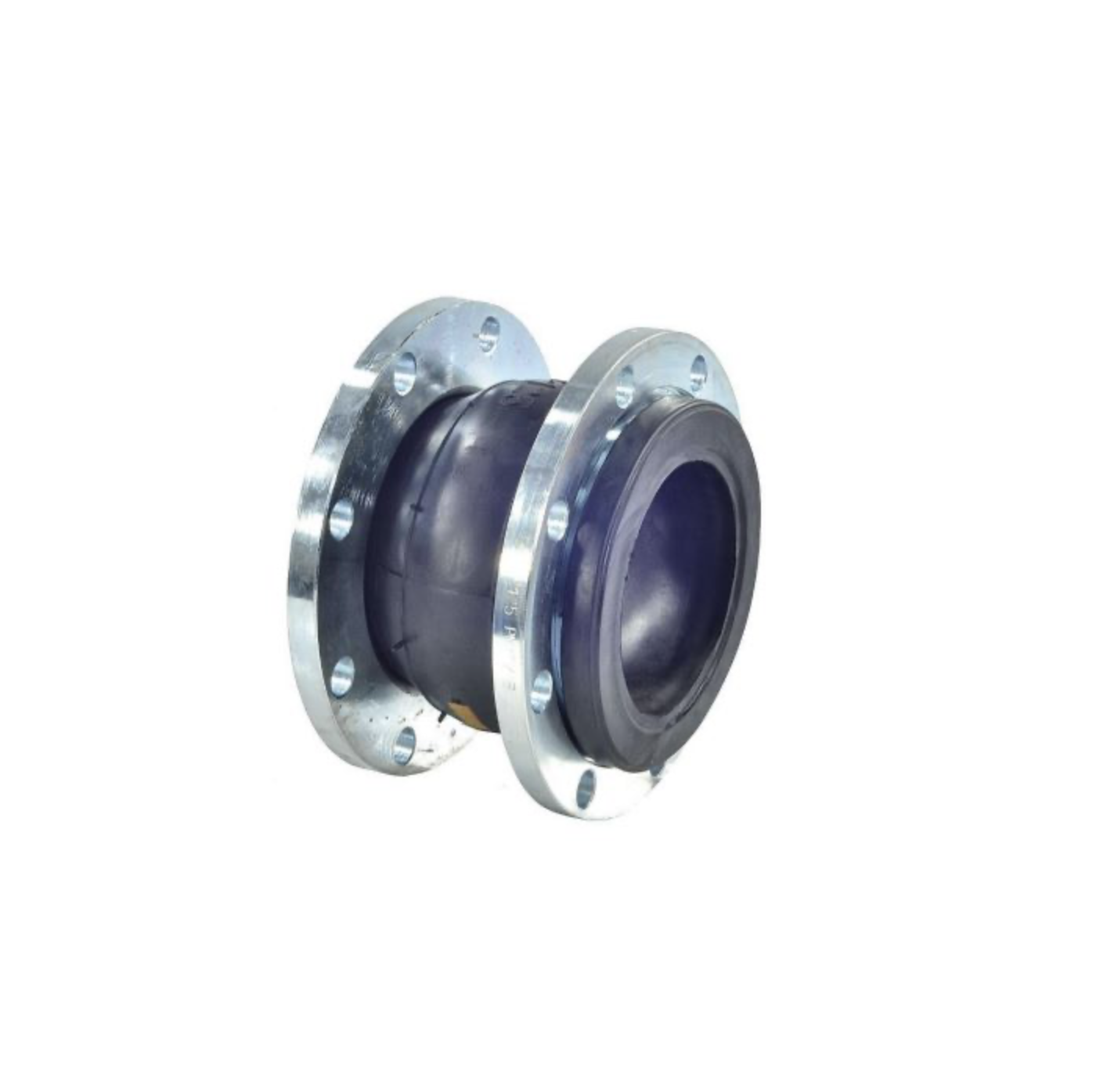

Компенсирующая способность (сжатие/растяжение), мм

Сжатие 18-19 мм / Растяжение 10-12 мм

Тип компенсатора

Резиновый фланцевый (антивибрационный)

Материал соединений/патрубков

Сталь (стальные фланцы, у DN.ru — оцинкованная сталь WCB)

Особенности конструкции

Армирование нейлоновым/текстильным шинным кордом, стальные проволочные кольца в теле резины

Боковое смещение, мм

12-13 мм

Угловое отклонение

15°

Строительная длина, мм

165 мм

Наружный диаметр фланца

245-250 мм

Количество болтовых отверстий, шт

8 шт

Вес, кг

12 кг

Тип соединения

Фланцевое

Макс. рабочее давление

16 кгс/см²

Материал уплотнения

NBR

Давление

1,6 МПа

Диаметр

DN 125

Марка материала корпуса

NBR (нитрильный каучук)

Температура максимальная

80 °С - +120 °С

Среда

Вода, нефть и нефтепродукты, масла, топливо, углеводороды

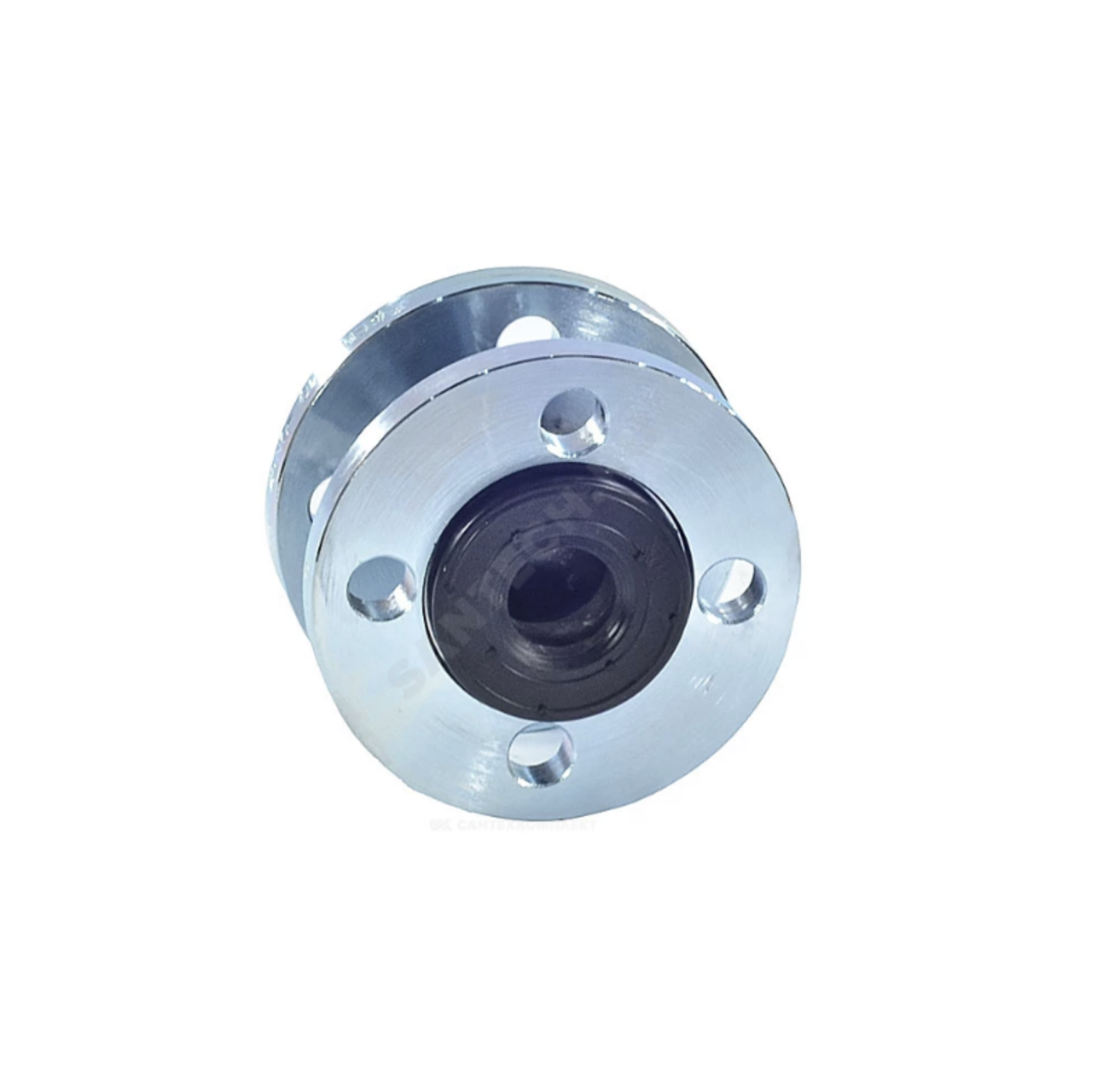

Компенсирующая способность (сжатие/растяжение), мм

Сжатие 13 мм / Растяжение 7 мм

Тип компенсатора

Резиновый антивибрационный (осевой)

Материал соединений/патрубков

Оцинкованная сталь (фланцы)

Особенности конструкции

Армирование нейлоновым кордом со стальными кольцами

Строительная длина, мм

115 мм

Тип соединения

Фланцевое

Макс. рабочее давление

16 кгс/см²

Материал уплотнения

EPDM

Давление

1,0/1,6 МПа

Диаметр

DN 65

Марка материала корпуса

EPDM (этилен-пропиленовый каучук)

Температура максимальная

80 °С

Среда

Вода техническая (водоснабжение, отопление, тепловые пункты)

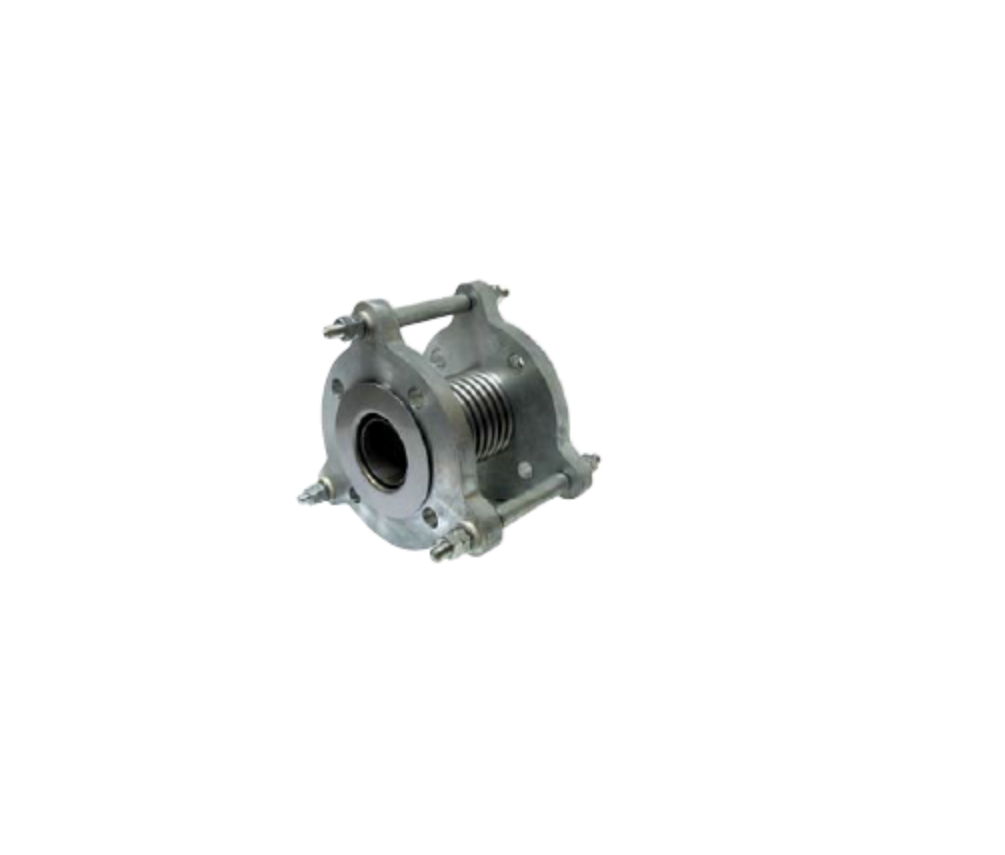

Компенсирующая способность (сжатие/растяжение), мм

±5-±26 мм (в зависимости от ресурса циклов и DN)

Тип компенсатора

Металлический

Материал соединений/патрубков

Гальванизированная углеродистая сталь (фланцы)

Особенности конструкции

Однонаправленная конструкция; тяги-ограничители хода от DN50; осевая упругость 28-76 кгс/мм; эффективная площадь 16,3-366,4 см²; Kv 70-6012 м³/ч

Вес, кг

2.5-28.9 кг (по DN)

Тип соединения

Фланцевое

Макс. рабочее давление

16 кгс/см²

Давление

1,6 МПа

Диаметр

DN 25 - 200

Марка материала корпуса

Нержавеющая сталь AISI 304

Температура максимальная

300 °С

Среда

Вода (отопление и водоснабжение)

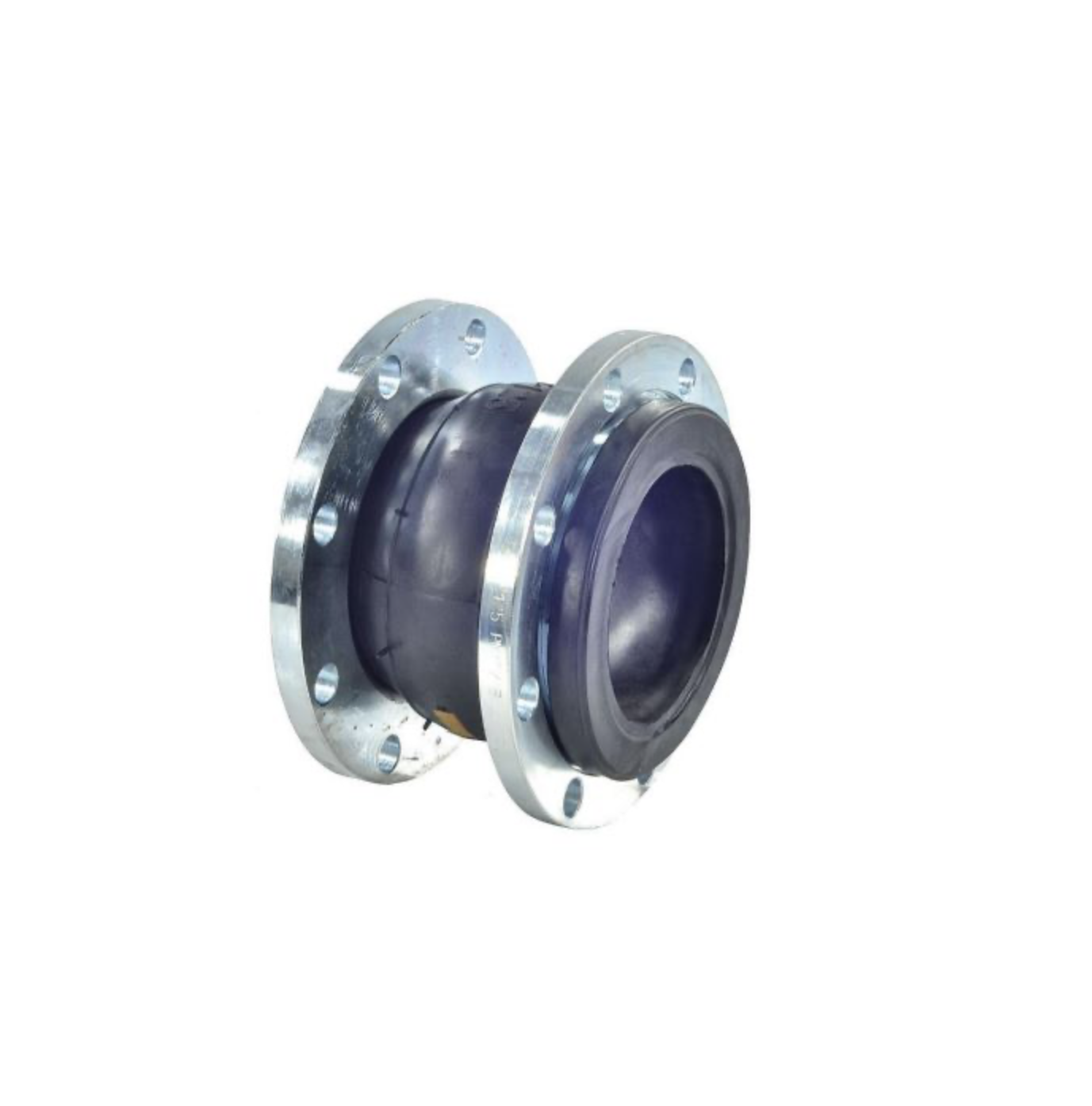

Компенсирующая способность (сжатие/растяжение), мм

Сжатие 30 мм / Растяжение 14 мм

Тип компенсатора

Резиновый антивибрационный, фланцевый

Материал соединений/патрубков

Сталь (оцинкованная сталь / сталь 20, по данным разных продавцов)

Особенности конструкции

Резинокордовая гибкая часть с металлической проволокой (кордовая арматура) для сопротивления гидроударам; поставляется без кожуха

Боковое смещение, мм

25 мм

Угловое отклонение

15°

Строительная длина, мм

255 мм

Тип соединения

Фланцевое

Макс. рабочее давление

16 кгс/см²

Материал уплотнения

EPDM

Давление

1,6 МПа

Диаметр

DN 400

Марка материала корпуса

EPDM (этилен-пропиленовый каучук)

Температура максимальная

80 °С

Среда

Вода техническая (водоснабжение, отопление, тепловые пункты)

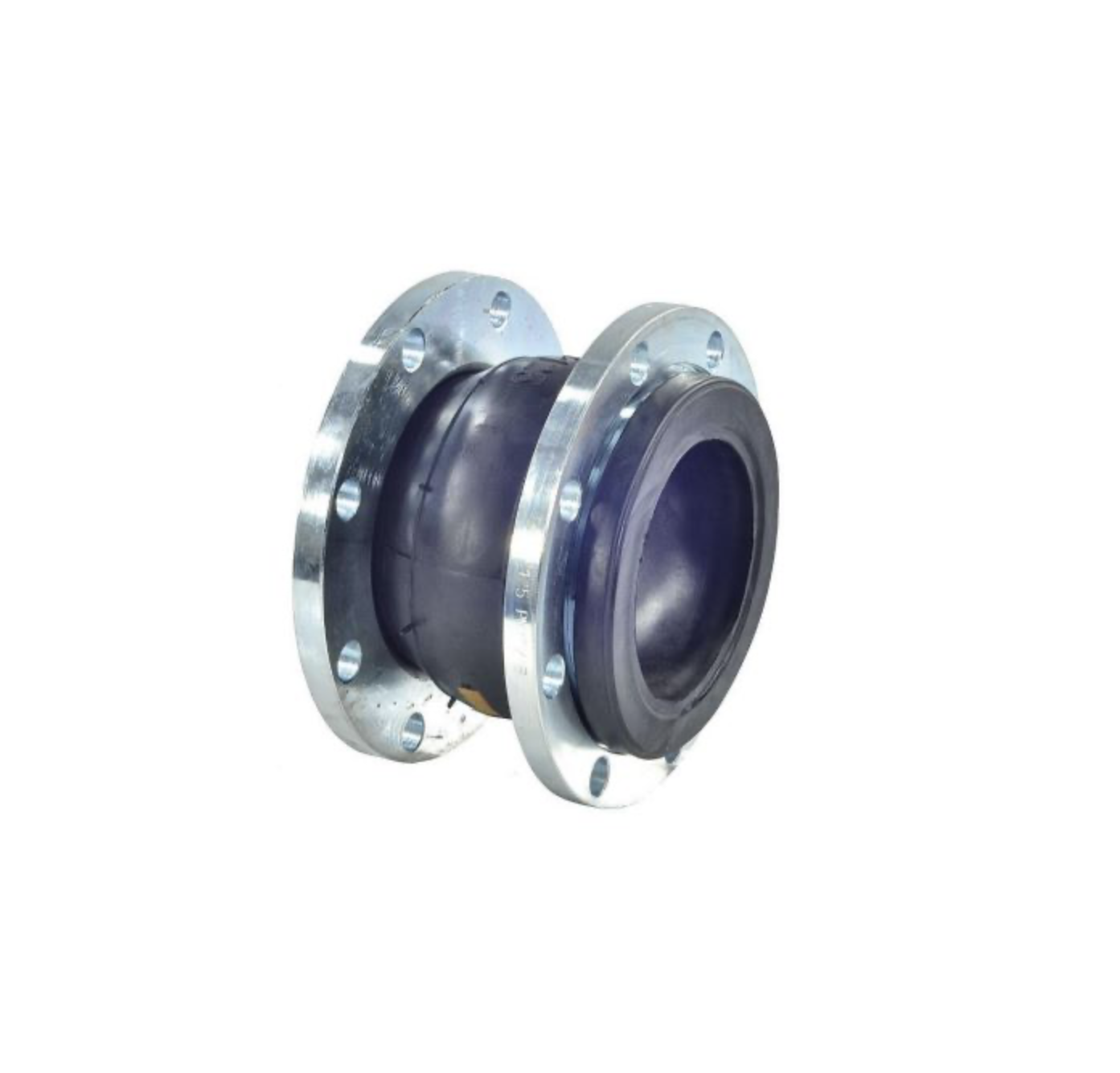

Компенсирующая способность (сжатие/растяжение), мм

Сжатие 30 мм / Растяжение 14 мм

Тип компенсатора

Антивибрационный (резиновый, гибкая вставка)

Материал соединений/патрубков

Оцинкованная сталь (фланцы)

Особенности конструкции

Армирование текстильным кордом (нейлоновой оплеткой), без защитного кожуха

Боковое смещение, мм

25 мм

Угловое отклонение

15°

Строительная длина, мм

260 мм

Срок эксплуатации, лет

До 10 лет

Тип соединения

Фланцевое

Макс. рабочее давление

16 кгс/см²

Материал уплотнения

EPDM

Давление

1,6 МПа

Диаметр

DN 600

Марка материала корпуса

EPDM (этилен-пропиленовый каучук)

Среда

Вода, пар, воздух, слабоагрессивные жидкости
